카카오클라우드 Transit Gateway를 이용한 다중 VPC 연결

1) 구성도

해당 시나리오에서는 2개의 VPC를 생성하고, Transit Gateway를 통해 연결하는 예제를 다룹니다. 자세한 내용은 다음과 같습니다.



1) 연결할 VPC 2개를 생성합니다. 시나리오에서 각 VPC는 1개의 AZ을 사용하며, 기본 생성되는 Public Subnet을 이용

2) Transit Gateway를 생성합니다. 그 다음 Transit Gateway에 VPC 2개를 Attachment로 추가

3) Transit Gateway에 Static Route를 설정합니다. 특정 VPC의 CIDR를 목적지로 하는 패킷을 해당 VPC로 라우팅하는 정책을 추가

4) Subnet의 Route 정책을 설정합니다. 이 시나리오에서는 기본 생성된 Public Subnet을 사용합니다. 해당 Subnet에서 다른 VPC를 목적지로 하는 패킷을 Transit Gateway로 라우팅하는 정책을 추가합니다. Transit Gateway를 통해 목적지 VPC와 연결 가능

5) 각 Subnet에 VM 인스턴스를 생성합니다. ping 명령어를 사용하여 패킷이 다른 VPC의 인스턴스로 제대로 전달되는지 확인

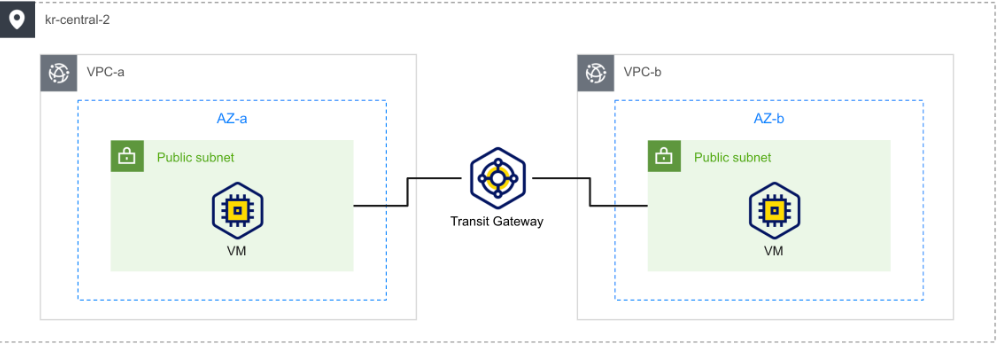

시나리오 구성도



2) VPC 및 네트워크 생성

1) 카카오클라우드 콘솔 > VPC에 접속한 뒤 [VPC 생성] 버튼을 이용하여 새로운 VPC를 생성합니다.

2) 다음을 참조하여 연결을 진행할 vpc-a와 vpc-b를 생성합니다. VPC IP CIDR 의 값은 사용 중인 환경에 따라 수정이 필요할 수 있습니다. 수정한 경우, 시나리오 진행에서 사용하는 모든 해당 값에 대해서도 변경이 필요합니다.



항목	세부항목	값
VPC 정보	VPC 이름	handson-vpc-a
VPC IP CIDR 블록		10.1.0.0/16
Availability Zone	AZ 개수	1
	첫 번째 AZ	kr-central-2-a
서브넷 설정	AZ당 Public Subnet 개수	1
	AZ당 Private Subnet 개수	0

항목	세부항목	값
VPC 정보	VPC 이름	handson-vpc-b
VPC IP CIDR 블록		10.2.0.0/16
Availability Zone	AZ 개수	1
	첫 번째 AZ	kr-central-2-b
서브넷 설정	AZ당 Public Subnet 개수	1
	AZ당 Private Subnet 개수	0



3)Transit Gateway 생성 및 설정

Transit Gateway는 VPC 수가 많아질수록 복잡해지는 VPC Peering 구성의 한계를 넘어서 중앙 집중식 형태로 VPC 간 또는 VPC-온프레미스간 트래픽들을 보다 쉽게 관리할 수 있습니다. 자세한 내용은 Transit Gateway를 통해 확인하세요.

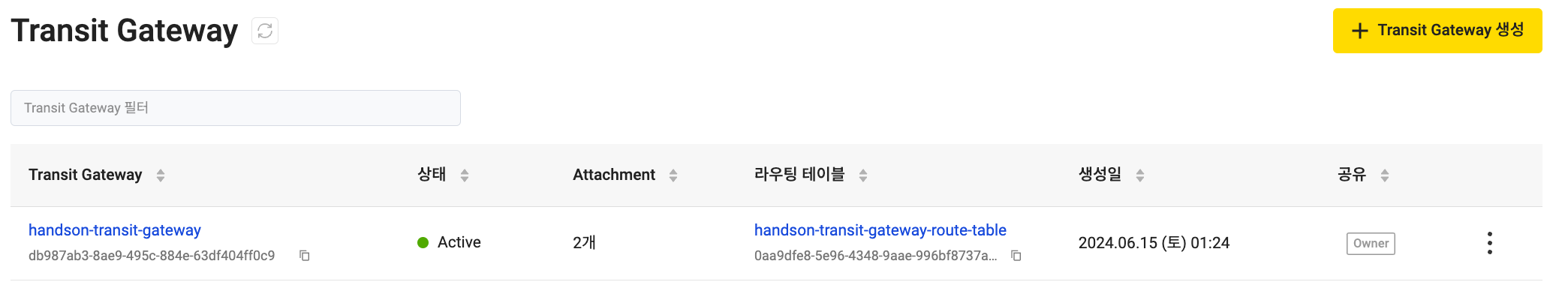

1) Transit Gateway 생성​

1) 카카오클라우드 콘솔> Transit Gateway에 접속 후, [Transit Gateway 만들기] 버튼을 이용하여 새로운 Transit Gateway를 생성할 수 있습니다.



2) 예제는 아래 표 및 이미지를 확인하여 생성할 Transit Gateway의 정보를 입력합니다.

항목	설명
Transit Gateway 이름	handson-transit-gateway
기본 연결 (Association)	연결



2) Attachment 생성

1) 생성된 Transit Gateway의 상세 설정을 통해 Attachment 생성 작업을 진행합니다.

2) 생성한 예제 handson-vpc-a 를 Transit Gateway의 Attachment로 추가합니다.

3) 생성한 VPC handson-vpc-b 를 Transit Gateway의 Attachment로 추가합니다.



3) Transit Gateway 라우트 설정

1) Transit Gateway의 라우트 설정을 위해 Transit Gateway 에 연결된 Route Table의 상세 페이지에 접속합니다.

2) 카카오클라우드 콘솔 > Transit Gateway > Transit Gateway 목록 테이블을 통해 접속 또는 카카오클라우드 콘솔 > Transit Gateway > Route Table 탭을 통해 접속합니다.

3) Route 탭에서 Static Route를 확인할 수 있습니다. [Static Route 추가] 버튼을 클릭하여 Static Route를 추가합니다.

4) 다음을 참고하여 Static Route를 추가합니다. 해당 설정을 통해 Transit Gateway로 들어오는 목적지 10.1.0.0/16인 트래픽을 handson-vpc-a로 라우트하는 규칙을 추가합니다.

5) 다음을 참고하여 Static Route를 추가합니다. 해당 설정을 통해 Transit Gateway로 들어오는 목적지 10.2.0.0/16인 트래픽을 handson-vpc-b로 라우트하는 규칙을 추가합니다.



4) Subnet 라우트 정책 설정

1) 카카오클라우드 콘솔 > VPC > Route Table 탭에 접속하여 Route Table 목록을 확인합니다.

handson-vpc-a의 main Subnet, handson-vpc-b의 main Subnet에 연결된 각각의 Route Table 상세 페이지에 접속하여 Route 정보를 수정합니다.

2) handson-vpc-a의 main Subnet에 연결된 Route Table 상세 페이지에 접속합니다. 그 다음 [Route 추가] 버튼을 클릭하여 새로운 Route를 추가합니다.

3) handson-vpc-b의 CIDR가 목적지인 경우, handson-transit-gateway를 타겟으로 설정하는 Route를 추가합니다.

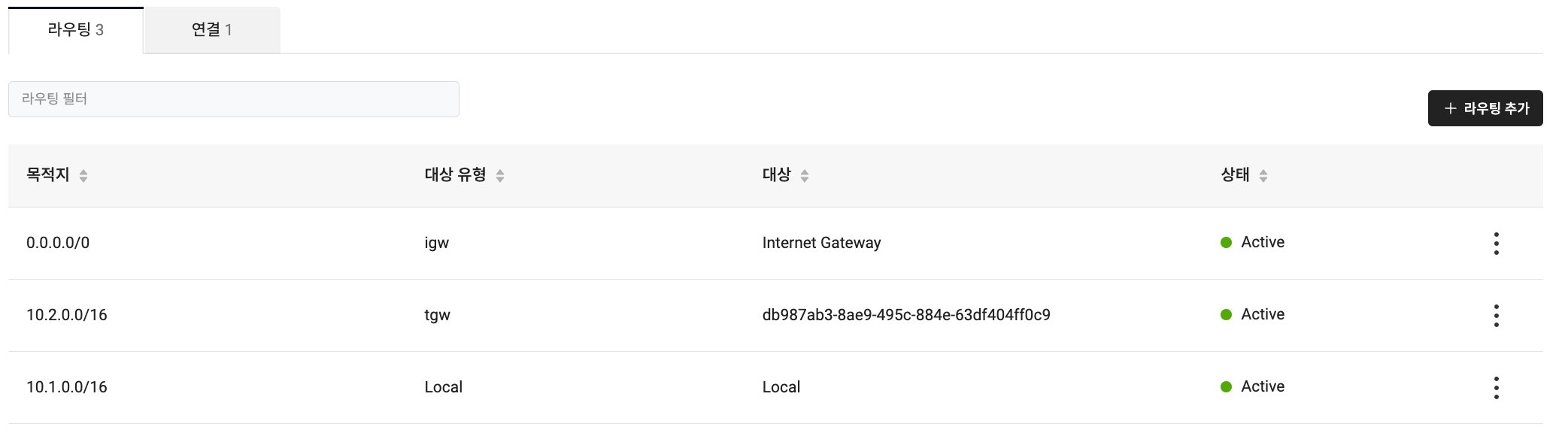

생성된 Route 정보를 확인합니다.

4) handson-vpc-b의 main Subnet에 연결된 Route Table 상세 페이지에 접속합니다. 그 다음 [Route 추가] 버튼을 클릭하여 새로운 Route를 추가합니다.

5) handson-vpc-a의 CIDR가 목적지인 경우, handson-transit-gateway를 타겟으로 설정하는 Route를 추가합니다.

생성된 Route 정보를 확인합니다.

vpc-a main

vpc-b main

5) 인스턴스 생성 및 연결 확인



1) 카카오클라우드 콘솔 > Virtual Machine > Instance 탭에서 [Instance 추가] 버튼을 클릭하여 Instance를 생성합니다. 아래 표를 확인하여 생성한 VPC에 Instance를 1개씩 생성합니다.

항목	세부항목	Instance1	Instance2
기본 정보	이름	handson-instance-a	handson-instance-b
	개수	1	1
Image		Ubuntu 20.04	Ubuntu 20.04
Instance 타입		m2a.large	m2a.large
Volume		Root Volume, 20GB, SSD	Root Volume, 20GB, SSD
Key Pair		사용자 키페어	사용자 키페어
Network	VPC	handson-vpc-a	handson-vpc-b
		main	handson-vpc-b
	Security Group	아래 참고



2) 통신을 확인하기 위해서는 사용할 포트에 대한 보안 정책을 확인해야합니다.

아래를 확인하여 해당 시나리오를 위한 보안 정책을 추가합니다.

정책	인바운드	인바운드	아웃바운드
프로토콜	ICMP	TCP	ALL
패킷 출발지 (Source)	10.0.0.0/8	{사용자 공인 IP}/32	0.0.0.0/0
포트 번호	-	22	-
정책 설명	ping	ssh	all



3) 인스턴스에 공인 IP를 할당하고 ssh 접속을 진행합니다.

ssh ubuntu@{INSTANCE_PUBLIC_IP} -i {KEY_PAIR}



4) 접속한 후, 다른 VPC에 생성한 Instance에 ping 명령어를 통해 통신을 확인합니다. 아래 이미지는 vpc-a에 위치한 instance-a에서 vpc-b에 위치한 instance-b로 ping 명령어를 사용한 결과입니다.

ping {INSTANCE_PRIVATE_IP}
